Основная структура и сфера применения

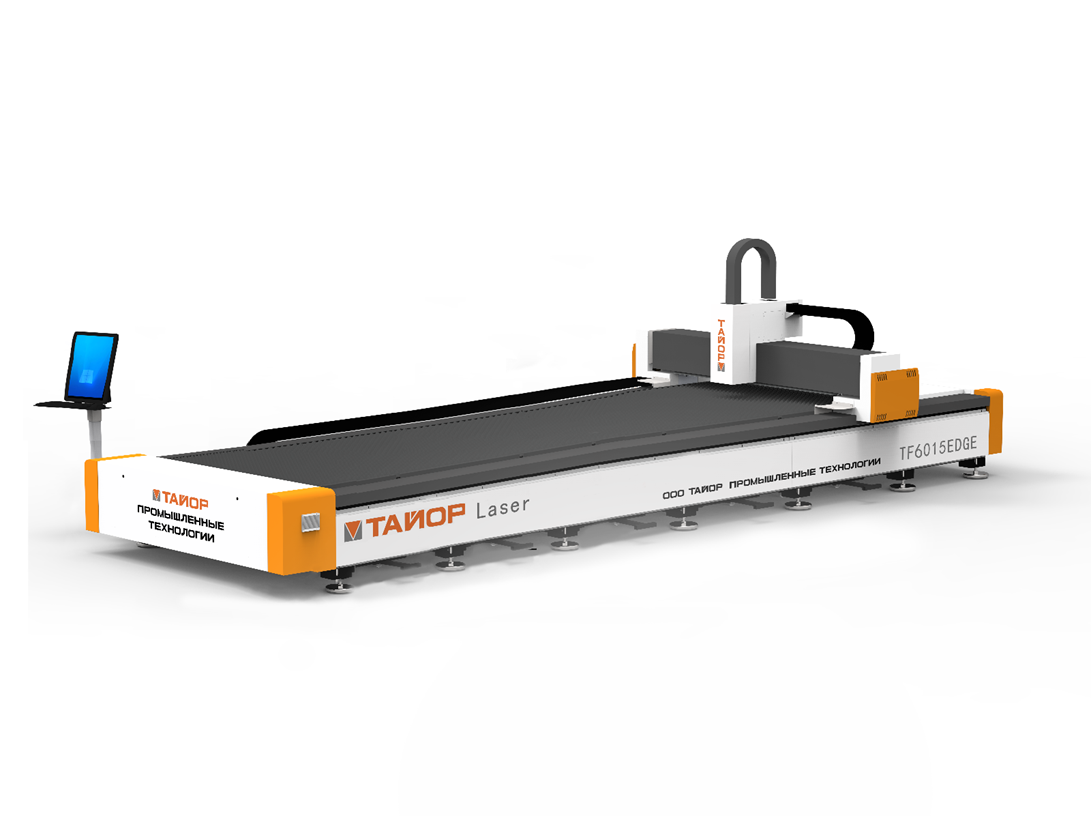

Волоконные лазерные станки с ЧПУ TF EDGE являются интегрированным комплектным оборудованием лазерной резки оптического электромеханического прибора, в состав которого входят: волоконная лазерная установка, холодильная камера, волоконная режущая головка, отрезной станок, контрольная система, система водного и газового тракта, вытяжная система и другие детали.
Станок применяет фиксацию и функцию переносной конструкции, он является направляющим лазерным отрезным станком с ЧПУ двухосевой передачи и трехосевого контроля. В том числе передачи оси X и Y осуществляют плоскостную отрезную подачу.
Станок использует современный лазер в сочетании с портальным станком с ЧПУ. Он отличается высокой прочностью и стабильностью, а также высокоточной шарико-винтовой передачей и линейной направляющей. Волоконный лазер обладает целым рядом преимуществ: высокое качество луча, яркость, высокая скорость преобразования, отсутствие необходимости техобслуживания, стабильность, надёжность, низкие эксплуатационные расходы, размер.
Высокое качество луча: меньший диаметр фокусировки и высокая эффективность работы.
Высокоскоростная резка: скорость резки больше 20 м/мин
Стабильный режим работы достигается использованием импортных волоконных лазеров со стабильной производственной системой, способной работать до 100 000часов.
Высокая эффективность фотоэлектрического преобразования по сравнению со станками, работающими на СО2 лазерах, эффективность фотоэлектрического преобразования данного оборудования в 3 раза выше.
Низкая стоимость и низкие эксплуатационные расходы: экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20% —30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт.
Простое управление: оптическая система связи, не требуется регулирование оптического пути.
Компактная конструкция, легко адаптируемая к производственным требованиям.
Станки серии TF EDGE пригодны для отрезной обработки нержавеющей, легированной, кремнистой стали, а также оцинкованного, алюминиевого, титанового и других металлических материалов.
Основные технические параметры
| Модель | TF6020 EDGE |
| Координатный стол, со стойкой ЧПУ | ТАЙОР |
| Модуль для раскроя листа | ТАЙОР |
| Волоконная лазерная установка | 6000 Вт |
| Волоконная лазерная режущая головка | OSPRI LC40 Автофокус/ Raytools |
| Редукторы | Motoreducer (Франция) |
| Прецизионная косозубая передача шестерня-рейка; Оси X, Y | Leader (Китай) |
| Линейные направляющие и каретки портала, Ось Y | HIWIN (Тайвань) |
| Линейные направляющие и каретки режущей головки, Ось X | HIWIN (Тайвань) |
| ШВП вертикального перемещения режущей головки, Ось Z | HIWIN (Тайвань) |
| Чиллер для охлаждения лазера | Tongfei (КНР) |
| Система ЧПУ | CypCut (Рус. Яз.) |
| Серводвигатели перемещения портала, Ось Y | Yaskawa (Япония) |
| Серводвигатель перемещения режущей головки, Ось X | Yaskawa (Япония) |
| Серводвигатель перемещения режущей головки, Ось Z | Yaskawa (Япония) |
| Системы пневматики (пропорциональный клапан ) | SMC Corporation, (Япония) |
| Электрические компоненты (контактор, автомат и т.д.) | CHINT (Китай) |
| Выдвижные ящики для сбора технологических отходов | ТАЙОР |
Специальные функции для ЧПУ
| Функция | |
| Серво механическая | Контроль слежения за поверхностью листа |
| Контроль мощности | Контроль уклона лазерной мощности |
| Функция обратной связи | Выполняет программа NC |
| Обратная остановка | После неисправности может восстанавливаться на прежнее место |
| Поворотная функция | Установлены технологические параметры поворота |
| Функции прошивки | Импульсная, отслеженное движение, ускорение |
| Функции подвода | Установлены технологические параметры подвода |
| Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
| Функция смены | Повышен отрезной эффект |
| Общая резка | Повышен отрезной эффект общей резки |
| Функция калибровки | Установлена специальная технология калибровки |
