Модель TF3015EDGE. Станок лазерной резки для раскроя листового металла. В наличии.
Оптимальное решение для малых и средних предприятий, требующее минимальных инвестиций.
Характеристики
Рабочая зона | 1500мм х 3000мм / 1500мм х 6000мм |
Мощность лазера | 1000Вт / 1500Вт / 2000Вт / 3000Вт |
Макс. скорость перемещений по осям | до 120 м/мин |
Подробное описание
Модель TF3015EDGE+ Станок для лазерной резки листового металла. (В наличии станок б/у. Цена, фото, характеристики по запросу)
Станок оснащен защитной кабиной и автоматическим челночным столом.
Характеристики
Рабочая зона | 1500мм х 3000мм |
Мощность лазера | 1000Вт / 1500Вт / 2000Вт / 3000Вт |
Макс. скорость перемещений по осям | до 120 м/мин |
Подробное описание

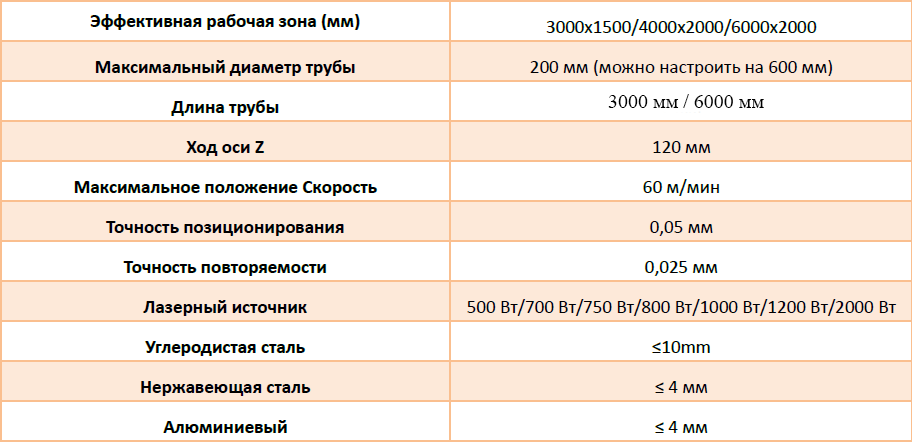

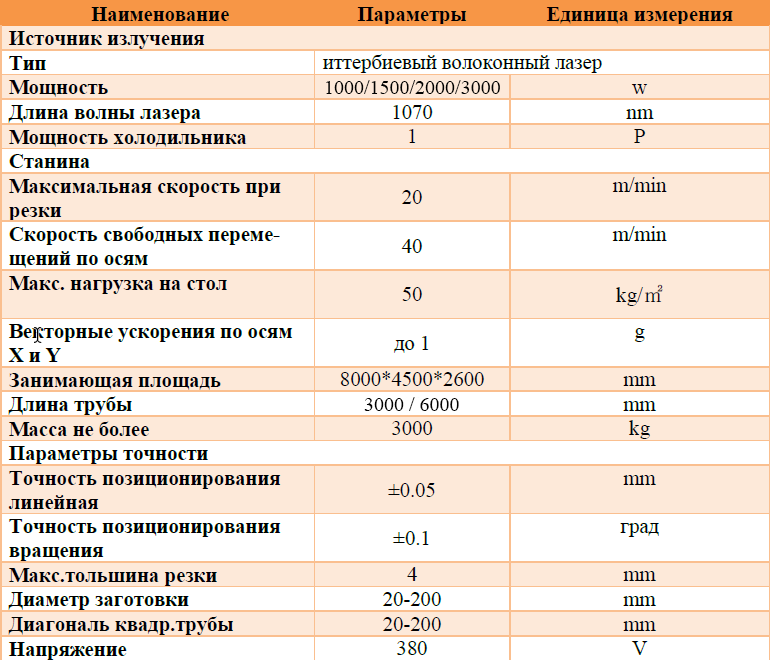

Модель TP3015EDGE-T3 / TP3015EDGE-T6. Лазерный станок 2 в 1 ( лист и труба).
Станок для лазерной резки листового металла и раскроя труб круглого и профильного сечения. Оснащен удлиненным порталом для раскроя труб длиной до 6м.
Характеристики
Рабочая зона | 1500мм х 3000мм |
Длина трубы | 3000мм / 6000мм |
Мощность лазера | 1000Вт / 1500Вт / 2000Вт / 3000Вт |
Подробное описание

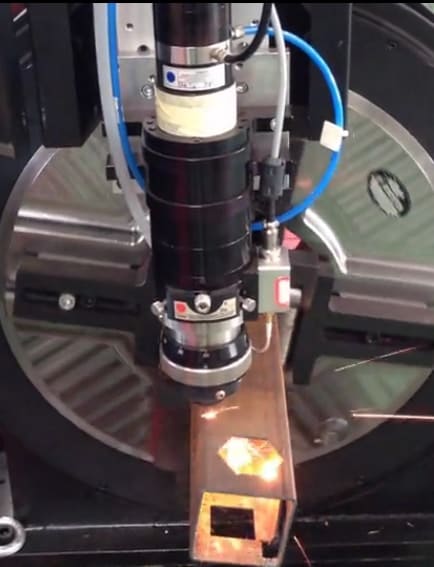

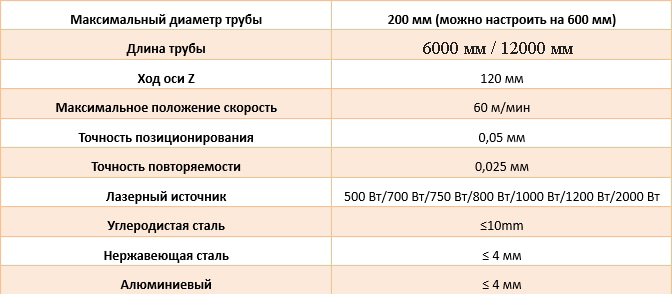

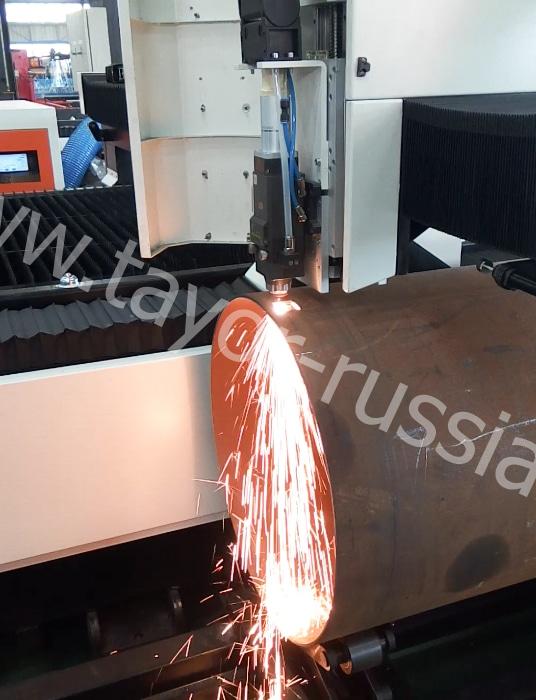

Модель TP6030EDGE. Лазерный станок предназначен для резки труб круглого и прямоугольного сечения в промышленных объемах.
Подходит для авиастроения, судостроения, производства автомобильных запчастей, лифтов, вентиляции и др.
Характеристики
Диаметр обрабатываемых труб | 300мм |
Длина обрабатываемых труб | 6000мм - 12000мм |
Мощность волоконного лазера | 1000Вт / 1500Вт / 2000Вт / 3000Вт |
Подробное описание
Модель TG15035. Установка портального типа для производства высокоточных сборных металлоконструкций в промышленных объемах
Подходит для тяжелой промышленности
Характеристики
Рабочая зона | 3500мм х 18000мм |
Мощность лазера | 3000Вт / 4000Вт / 6000Вт |
Макс. скорость перемещений по осям | до 80 м/мин |
Подробное описание
ООО “Тайор Промышленные Технологии” является единственным официальным представителем компании FEIBO, одного из лидирующих производителей промышленных иттербиевых волоконных лазеров.
Посмотреть таблицу скорости реза материалов при разных толщинах.
Самый экономичный.
Оптимальное соотношение цены и качества.
В основу взят одномодовый лазер 2000W
Большая сфера применения.
ООО “Тайор Промышленные Технологии” является единственным официальным представителем компании OSPRI.

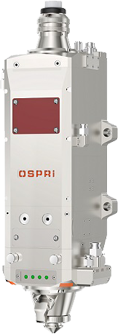

OSPRI производит технологические головки более 10 лет. За это время компания выпустила широкую линейку продукции, обладающую высокими показателями надежности и технологичности. Установки лазерной резки TАЙОР укомплектованы головками OSPRI, на нашем складе имеются все необходимые комплектующие и расходные материалы для проведения регламентных работ.
C автоматическим фокусом.
Применяется для оптоволоконного лазерного источника мощностью
500Вт - 2000Вт
С ручным фокусом.
Применяется для оптоволоконного лазерного источника мощностью
500 ВТ - 2000 Вт
Высокомощная интеллектуальная автоматическая фокусирующая режущая головка.
Мощность лазера до 6000 Вт
По желанию клиента наши станки лазерной резки укомплектовываются волоконными режущими головками Raytools.
ООО “Тайор Промышленные Технолоогии” является производителем и поставщиком станков лазерной резки листового металла и труб, а также комплектующих.
Принимаем заказы на индивидуальное производство по эскизам, техническому заданию или чертежам.
Наша компания является единственным официальным представителем в России компаний FEIBO и OSPRI.
Полная установка оборудования и ввод в эксплуатацию
Обучаем Ваших сотрудников, операторов станков лазерной резки
Оперативное решение вопросов диагностики, консультации
Техническое обслуживание и ремонт в гарантийный период
Параметры | YDFL-6000-CW-MM> |
Модель | CW/QCW |
Поляризация | Случайные |
Центральная длина волны | 1070-1090nm | Максим. Выходная мощность | 6000 w |
Максим. частоты модуляции | 100KHz |
Диапазон регулирования мощности | 1~100% |
Стабильн. мощность | <3% |
Качество оптического луча | <15M2 |
Выходная голова лазера | QBH |
Выходная длина оптического кабеля | 15m,или Заказчиком указанной |
Входное напряжение | 220VAC |
Максим. Потребление мощности | 24000w |
Габаритный размер блока | 930*790*1060mm |
Вид охлаждения | Водяной |
Температура окружающей среды | +5~+40℃ |
Температура хранения | -20~+60℃ |
Параметры | YDFL-3000-CW-MM |
Модель | CW |
Поляризация | Случайные |
Центральная длина волны | 1075-1090nm |
<3 nm | |
Максим. Выходная мощность | 3000 w |
Диапазон регулирования мощности | 10~100% |
Стабильность мощности | <3% |
Качество оптического луча | <2.5M2*mrad |
Входное напряжение | 100~240VAC |
Максим. Потребление мощности | 9000w |
Спуско-подъёмное время волны | <5us |
Максим. частоты модуляции | 10KHz |
Габаритный размер блока | 880*570*830mm |
Вид охлаждания | Водяной |
Выходная длина оптического кабеля | 8-10m, или указанная заказчиком |
Выходная голова лазера | QBH |
Температура окружающей среды | +5~+40℃ |
Температура охлаждающей воды | +18~+28℃ |
Температура сохранения | -20~+60℃ |

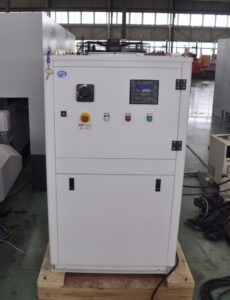

Вид электропитания | V/HZ | 3-380/50 |
Номинальная мощность | W | 3700 |
Номинальный ток | A | 8.5 |
Номинальная сила | HP | >3 |
Электрический нагрев основного контура | W | 2000 |
Мощ.насоса основного контура | W | 750 |
Мощ.насоса внешнего оптического пути | W | 750 |
Мощность вентиляции | W | 180 |
Расход воздуха вентиляция | M3/H | 2700 |
Номинальный ток основного контура | L/MIN | 60 |
Номинальное давление основного контура | BAR | 4 |
Размер интерфейса | G3/4″ | |
Диапазон установки температуры основного контура | ℃ | 15℃~35℃ |
Точность управления воды основного контура | ℃ | ±1℃ |
Емкость бака основного контура | L | 60 |
Номинальный ток внешнего оптического пути | L/MIN | 2 |
Номинальное давление внешнего оптического пути | BAR | 5.0 |
Максим. Давление внешнего оптического пути | BAR | 5.2 |
Размер интерфейса внешнего оптического пути | G3/8″ | |
Диапазон установки температуры внешнего оптического пути | ℃ | 20℃~40℃ |
Точность управления воды внешнего оптического пути | ℃ | ±2℃ |
Температура окружающей среды | ℃ | 5℃~45℃ |
Хладагент | G | 2000 R22 |
Вид контроля | жидкокристаллический регулятор | |
Внешний цвет чиллера | RAL9003 | |
Шум | DB(A) | 72 |
Защитный уровень | IP44 | |
Габаритный размер | MM | на схеме |
Нетто вес | KG | 200 |
Охлаждающая среда | Чистая вода или гликоль ≤25% |
Параметры | YDFL-500-CW | YDFL-800-CW | YDFL-1000-CW | YDFL-1500-CW-SM | YDFL-2000-CW-SM |
Модель | CW/QCW | CW | CW | CW | CW |
Поляризация | Случайные/линейно поляризованный | Случайные | Случайные | Случайные | Случайные |
Центральная длина волны | 1075-1090nm | 1075-1090nm | 1075-1090nm | 1075-1090nm | 1075-1090nm |
Стабильность мощности | <3 nm | <3 nm | <3 nm | <3 nm | <3 nm |
Максим. Потребление мощности | 2200w | 3000w | 4000w | 6000w | 8000w |
Спуско-подъёмное время волны | <5us | <5us | <5us | <5us | <5us |
Диапозон частоты модуляции | 0~100KHz | 100KHz | 100KHz | 100KHz | 10KHz |
Скважность модуляции | 0~100% | 0~100% | 0~100% | ||
Габаритный размер блока | 500*482*175mm (4U,19”) | 584.5*482*177 mm | 584.5*482*177 mm | 880*570*830 mm | 880*570*830mm |
Вид охлаждения | Водяной | Водяной | Водяной | Водяной | Водяной |
Выходная длина оптического кабеля | <10m, или указанный заказчиком | <8-10m, или указанный заказчиком | <8-10m, или указанный заказчиком | 8-10m, или указанная заказчиком | 8-10m, или указанная заказчиком |
Выходная голова лазера | Указанный заказчиком | Коллимированный свет или указанный заказчиком | Коллимированный свет или указанный заказчиком | QBH | QBH |
Температура окружающей среды | +10~+40℃ | +5~+40℃ | +5~+40℃ | +5~+40℃ | +5~+40℃ |
Температура охлаждающей воды | +10~+28℃ | +18~+28℃ | +18~+28℃ | +18~+28℃ | +18~+28℃ |
Температура сохранения | -10~+60℃ | -20~+60℃ | -20~+60℃ | -20~+60℃ | -20~+60℃ |
Максим. Выходная мощность | 500 w | 800 w | 1000 w | 1500 w | 2000 w |
Максим. Пиковая мощность | 1000 w | 1600 w | 2000 w | ||
Диапазон регулирования мощности | 10-100% | 10~100% | 10~100% | 10~100% | 10~100% |
Стабильность мощности | <3% | <3% | <3% | <3% | <3% |
Качество оптического луча | <1.5 M2 | <1.3M2 | <1.6M2 | <1.6M2 | <1.4M2*mrad |
Входное напряжение | 100~240VAC | 100~240VAC | 100~240VAC | 100~240VAC | 100~240VAC |
Параметры | Спецификация |
Оптоволоконно-оптический соединитель | QBH |
Длина волны | 1080±20nm |
Мощность лазера | ≤4000W |
Фокусирующее фокусное расстояние | 125mm,150mm |
Коллимационное фокусное расстояние | 100mm |
Диапазон регулирования фокуса | –12mm~+8mm |
Скорость регулирования фокуса | 100mm/s |
Диапазон регулирования | ±1.5mm |
Вспомогательное давление | <3Mpa |
Вес | 4.3кг |
Краткое Описание Запчастей Изделия
Высокая эффективность оборудования для лазерной резки металла, объясняется его уникальными свойствами: на локальный участок заготовки воздействует излучение высокой мощности (до 109 Вт/см2 при непрерывной обработке и до 1017 Вт/см2 при импульсной). Это позволяет практически мгновенно расплавлять и испарять материал без тепловой деформации всей детали. Продукты горения удаляются из зоны резки при помощи продувки газом (кислородом, азотом, воздухом или другим).
Помимо отсутствия деформации всей заготовки, к преимуществам использования оборудования для лазерной резки относится:
Легкая управляемость луча, позволяющая использовать его в автоматизированных системах;
Высокая скорость резки;
Большая точность резки (современные квантовые генераторы способны выпиливать сложные пространственные детали и заготовки, следуя заданной программе);
Ровные края детали и отсутствие разрушения ее структуры.
Подходящая область
Подходит для аэрокосмической техники, авиастроения, производства ракетного, изготовление робота, производство лифта, производство судов, резка листового металла, кухонной мебели, электронных компонентов, автомобильных запчастей, охлаждения, вентиляции , признаки, металла и других металлических деталей перерабатывающей промышленности.
Функция | |
Серво механическая | Контроль слежения за поверхностью листа |
Контроль мощности | Контроль уклона лазерной мощности |
Функция обратной связи | Выполняет программа NC |
Обратная остановка | После неисправности может восстанавливаться на прежнее место |
Поворотная функция | Установлены технологические параметры поворота |
Функции прошивки | Импульсная, постепенное движение, ускорение |
Функции подвода | Установлены технологические параметры подвода |
Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
Функция смены | Повышен отрезной эффект |
Общая резка | Повышен отрезной эффект общей резки |
Функция калибровки | Установлена специальная технология калибровки |
Серия TG это высокоскоростной портальный с большой формой лазерный станок с ЧПУ ,наша компания самостоятельно проектирует и производит станок лазерной резки. Новое поколение CNC высокого международного уровня.
В Комплектации лазер IPG 3000W,эффективная ширина реза 2000мм, эффективная длина 12000мм. Станок имеет достаточную прочность, хорошую надёжность и высокую эффективность реза.
Это станок имеет портальную конструкцию , ЧПУ , плавный ход, маленькая термическая деформация, высокая точность вырезания ,узкая ширина реза , гладкая поверхность резки, высокоскоростной, высококачественный, низкий шум, незагрязненный, не нужна вторичная переработки , не портит обрабатываемую деталь, не испытывает на себе влияние от твердости
фигур деталей, экономит материал, высокая скорость развития новой продукции, легко выполняет автоматический высокоточный рез разных толщин листа.
Конструкция станка компактная, разумная, подходит для реза большого листа, широко
используются в сфере индустрии.
Модель | ТАЙОР TG 15035 |
Конструкция | Портальная конструкция с двумя приводами |
Высота рабочего стола | По требованию клиента |
Ширина рабочего стола | 3600 mm |
Длина рабочего стола | 15500 mm |
Шум станка | ≤75db |
X、Y ось вид привода | Высокоточная косозубчатая шестерня |
X ось эффективный ход реза | 3500 mm |
Y ось эффективный ход реза | 15000 mm |
Максим.скорость совместного действия | ≤50000mm/min |
Электропитание | 3-380V 50HZ |
Мощность лазера | 3000W |
Длина волны | 1070 nm |
Диаметр фитиля | 100 um |
Срок пользования диода | ≤100000 |
Фокусное расстояние | F150MM |
Ход Z ось | 150mm |
ЧПУ | CYPCUT |

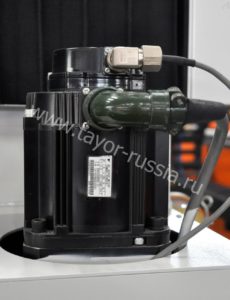

Система серво привода | Япония yaskawa |
Дисплей | 15дюйм жидко-кристаллический |
Интерфейс | RS232 USB эфирная сеть |
Сеть | RJ45 |
Максим. Ускорение | R0.2 – 0.5G |
Ширина разреза | 0.15-0.3mm |
Лазерная голова | 1 комп. (Германия Precitec) |
Наименование | Описание | Марка |
Лазер | 3000W | IPG |
Резная голова | Ёмкостный датчик | Германия OSPRI |
ЧПУ | PA8000 | Германия CYPCUT |
Программа | CAD/CAM | Израиль CNC kad |
Моторы | Yaskawa | Япония Yaskawa |
Редуктор | Редуктор | Германия Stable |
Подшипник | 6208-2Z | Япония NSK |
Зубчатая рейка | ATLANTA | Германия ATLANTA |
Прямолинейные направляющие | HIWIN | TAIWAN HIWIN |
Элетрические элементы | Невозвратный клапан, реле давления,цилиндр,электромагнит | Япония SMC |
Функция | |
Серво механическая | Контроль слежения за поверхностью листа |
Контроль мощности | Контроль уклона лазерной мощности |
Функция обратной связи | Выполняет программа NC |
Обратная остановка | После неисправности может восстанавливаться на прежнее место |
Поворотная функция | Установлены технологические параметры поворота |
Функции прошивки | Импульсная, постепенное движение, ускорение |
Функции подвода | Установлены технологические параметры подвода |
Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
Функция смены | Повышен отрезной эффект |
Общая резка | Повышен отрезной эффект общей резки |
Функция калибровки | Установлена специальная технология калибровки |
Высокая эффективность оборудования для лазерной резки металла, объясняется его уникальными свойствами: на локальный участок заготовки воздействует излучение высокой мощности (до 109 Вт/см2 при непрерывной обработке и до 1017 Вт/см2 при импульсной). Это позволяет практически мгновенно расплавлять и испарять материал без тепловой деформации всей детали. Продукты горения удаляются из зоны резки при помощи продувки газом (кислородом, азотом, воздухом или другим).
Помимо отсутствия деформации всей заготовки, к преимуществам использования оборудования для лазерной резки относится:
Легкая управляемость луча, позволяющая использовать его в автоматизированных системах;
Высокая скорость резки;
Большая точность резки (современные квантовые генераторы способны выпиливать сложные пространственные детали и заготовки, следуя заданной программе);
Ровные края детали и отсутствие разрушения ее структуры.
Подходящая область
Подходит для аэрокосмической техники, авиастроения, производства ракетного, изготовление робота, производство лифта, производство судов, резка листового металла, кухонной мебели, электронных компонентов, автомобильных запчастей, охлаждения, вентиляции , признаки, металла и других металлических деталей перерабатывающей промышленности.
Волоконный лазерный станок с ЧПУ TF3015EDGE+ является интегрированным комплектным оборудованием лазерной резки оптического электромеханического прибора, данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головки, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей.
Станок в целом применяет фиксацию детали и направляющую переносную конструкцию, он является волоконным лазерным отрезным станком с ЧПУ двухосевой передачи и трех осевого контроля. В том числе передачи оси X и Y осуществляют плоскостную отрезную подачу.
Станок для резки металла волоконным лазером использует самый современный лазер на основе немецкой технологии IPG в сочетании с портальным станком с ЧПУ. Он отличается высокой прочность и стабильностью, а также высокоточной шарико- винтовой передачей и линейной направляющей. Волоконный лазер обладает целым рядом преимуществ, включая высокое качество луча, яркость, высокую скорость преобразования , отсутствия необходимости техобслуживания ,стабильность, надёжность, низкие эксплуатационные расходы, небольшой размер.
Высокое качество луча : Меньший диаметр фокусировки и высокая эффективность работы
Высокоскоростная резка :скорость резки превышает 20 м/мин
Стабильный режим работы благодаря использованию импортных волоконных лазеров со стабильной производительностью основные компоненты могут работать до 100 000часов.
Высокая эффективность фотоэлектрического преобразования по сравнению со станками , работающими на СО2 лазерах, эффективность фотоэлектрического преобразования данного оборудования в 3 раза выше
Низкая стоимость и низкие эксплуатационные расходы: экономия энергии и экологичность .Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт.
Простое управление : волоконно—оптическая система связи , не требуется регулирование оптического пути.
Компактная конструкция ,легко адаптируемая к производственным требованиям.
TF3015EDGE+ волоконный лазерный станок пригоден для отрезной обработки нержавеющей стали, углеродистой стали, легированной стали, кремнистой стали, оцинкованной стали, алюминиевой стали, титановой стали и металлических материалов.
Функция | |
Серво механическая | Контроль слежения за поверхностью листа |
Контроль мощности | Контроль уклона лазерной мощности |
Функция обратной связи | Выполняет программа NC |
Обратная остановка | После неисправности может восстанавливаться на прежнее место |
Поворотная функция | Установлены технологические параметры поворота |
Функции прошивки | Импульсная, постепенное движение, ускорение |
Функции подвода | Установлены технологические параметры подвода |
Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
Функция смены | Повышен отрезной эффект |
Общая резка | Повышен отрезной эффект общей резки |
Функция калибровки | Установлена специальная технология калибровки |
Волоконный лазерный станок с ЧПУ TF3015EDGE является интегрированным комплектным оборудованием лазерной резки оптического электромеханического прибора, данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головки, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей.
Станок в целом применяет фиксацию детали и направляющую переносную конструкцию, он является волоконным лазерным отрезным станком с ЧПУ двухосевой передачи и трех осевого контроля. В том числе передачи оси X и Y осуществляют плоскостную отрезную подачу.
Станок для резки металла волоконным лазером использует самый современный лазер на основе немецкой технологии FEIBO в сочетании с портальным станком с ЧПУ. Он отличается высокой прочность и стабильностью, а также высокоточной шарико-винтовой передачей и линейной направляющей. Волоконный лазер обладает целым рядом преимуществ, включая высокое качество луча, яркость, высокую скорость преобразования , отсутствия необходимости техобслуживания ,стабильность, надёжность, низкие эксплуатационные расходы, небольшой размер.
Высокое качество луча : Меньший диаметр фокусировки и высокая эффективность работы
Высокоскоростная резка :скорость резки превышает 20 м/мин
Стабильный режим работы благодаря использованию импортных волоконных лазеров со стабильной производительностью основные компоненты могут работать до 100 000часов.
Высокая эффективность фотоэлектрического преобразования по сравнению со станками , работающими на СО2 лазерах, эффективность фотоэлектрического преобразования данного оборудования в 3 раза выше
Низкая стоимость и низкие эксплуатационные расходы: экономия энергии и экологичность .Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт.
Простое управление : волоконно—оптическая система связи , не требуется регулирование оптического пути.
Компактная конструкция ,легко адаптируемая к производственным требованиям.
TF3015EDGE волоконный лазерный станок пригоден для отрезной обработки нержавеющей стали, углеродистой стали, легированной стали, кремнистой стали, оцинкованной стали, алюминиевой стали, титановой стали и металлических материалов.
Модель | ТАЙОР TF3015EDGE |
Координатный стол, со стойкой ЧПУ | ТАЙОР |
Модуль для раскроя лист | ТАЙОР |
Волоконная лазерная установка | 500w / 800w / 1000w / 1500w /2000w / 3000w |
Волоконная лазерная режущая головка | OSPRI LC208 Авто-фокус |
Прецизионные планетарные редукторы | Nideс-shimpo (Япония) |
Прецизионная косозубая передача шестерня-рейка; Оси X,Y | YYCCHTGH02010 (Тайвань) |
Линейные направляющие и каретки портала, Ось Y | HIWINHGH 30 (Тайвань) |
Линейные направляющие и каретки режущей головки, Ось X | HIWINHGH 25 (Тайвань) |
ШВП вертикального перемещения режущей головки, Ось Z | HIWIN (Тайвань) |
Чиллер для охлаждения лазера | Tongfei(КНР) |
Электрические компоненты (контактор, автомат и т.д.) | Schneider Electric SA (Франция) |
Система ЧПУ | CypCut (Рус.Яз.) |
Серводвигатели перемещения портала, Ось Y | Yaskawa (Япония) |
Серводвигатель перемещения режущей головки, Ось X | Yaskawa (Япония) |
Серводвигатель перемещения режущей головки, Ось Z | Yaskawa (Япония) |
Системы пневматики | SMC Corporation, (Япония) |
Система дымоудаления (вытяжной вентилятор, вентканалы ) | ТАЙОР |
Выдвижные ящики для сбора технологических отходов | ТАЙОР |
Функция | |
Серво механическая | Контроль слежения за поверхностью листа |
Контроль мощности | Контроль уклона лазерной мощности |
Функция обратной связи | Выполняет программа NC |
Обратная остановка | После неисправности может восстанавливаться на прежнее место |
Поворотная функция | Установлены технологические параметры поворота |
Функции прошивки | Импульсная, постепенное движение, ускорение |
Функции подвода | Установлены технологические параметры подвода |
Функция автоматического поиска координат | Автоматически искать координату обработанных деталей |
Функция смены | Повышен отрезной эффект |
Общая резка | Повышен отрезной эффект общей резки |
Функция калибровки | Установлена специальная технология калибровки |
Параметры | Спецификация |
Мощность лазера | ≤2000W |
Фокусирующее фокусное расстояние | 125mm/150mm |
Коллимационное фокусное расстояние | 100mm |
Диаметр отверстия сопла | 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm, 3.5mm, 4.0mm, 5.0mm |
Диапазон регулирования фокуса | -8.5mm~+8.5mm |
Выворочный диапазон регулирования | ±1.5mm |
Вспомогательное давление | <2.5Mpa |
Олоконно-оптический соединитель | QBH |
Применимый бренд лазерного инструмента | FEIBO,Raycus, IPG другие стандартные лазерные инструменты с соединением QBH |
OSPRI LC608 оснащен мощным лазерным режущим оборудованием для резки различных металлических материалов.
В дополнение к быстрой автоматической настройке фокусировки, LC608 имеет полную информацию о состоянии обратной связи.
Он может контролировать температуру различных оптических линз внутри лазерной головки в режиме реального времени, контроль утечки и контроль состояния перфорации.
Вся информация обратной связи загружается на ПК и мобильные терминалы APP в режиме реального времени.
LC608 – это новая интеллектуальная лазерная режущая головка, которая отвечает высоким потребностям и информации.
Технологические особенности: Быстрая перфорация, хорошее качество перфорации и немедленная обратная связь в рабочем состоянии.
Параметры продукции
Параметры | Спецификация |
Олоконно-оптический соединитель | QBH |
Длина волны | 1070±20nm |
Мощность лазера | ≤6000W |
Фокусирующее фокусное расстояние | 150mm/200mm |
Коллимационное фокусное расстояние | 100mm |
Диапазон регулирования фокуса | -18mm~+8mm |
Скорость регулирования фокуса | 100mm/s |
Выверочный диапазон регулирования | ±1.5mm |
Вспомогательное давление | <3Mpa/td> |
Вес | 6.8кг |
Краткое описание запчастей изделия
1) водяное охлаждание для режущей головки: для охлаждания полностью режущей головки.
2) Разъём:выходной разъём для силового провода, кодера и сигнала предела.
3)Поворотная кнопка для защищать каллиматорную линзу: когда поставить и вытащить волоконно-оптическую голову,изолировать пыли входить внутри режущую головку, защищать коллимационную линзу.
4)Водяное охлаждание для коллимационного модули: охлаждать коллимационную линзу.
5)Защитная крышка от пыли для ящика:герметизировать ящики фокусирующей линзы и защитного стекла.
6)Модуль фокусирующей линзы: быстро поставить и вытащить модуль чтобы удобнее заменять фокусирующую линзу.
7)Модуль ящика для защитного стекла: герметизировать режущий газ, защищать фокусирующую линзу.
8)Впуское отверстие для режущего газа:соединяется на провод 10мм,для входить режущий газ при резе.
9)Впуское отверстие для шлакоудаления: соединяется на провод 6мм для сдуть шлак на листе.
10) Впуское отверстие для воздушного охлаждения: соединяется на провод 6мм для охлаждания керамического кольца.
11)Датчик для поиска края:встроенный автоматический датчик,можно знать где местоположение листа путем контроллёром.
12)Сигнальная лампа:это бдительная лампа температуры для коллимационной линзы, фокусирующей линзы, защитного стекла, бдительная лампа для подтверждать быть на месте защитного стекла, бдительная лампа для анализа утечки воздуха.
Мощность | Материалы | Толщина(mm) | Скорость(m/min) | Давление(Bar) | Газ | Высота реза(mm) |
500W | Нержавейка | 0.8 | 13~15 | 20 | N2 | 0.8 |
1 | 9~11 | 20 | 0.8 | |||
2 | 1.8~2.1 | 20 | 1 | |||
3 | 0.5~0.7 | 20 | 1 | |||
Черный металлы | 1 | 9~11 | 1.2-1.5 | O2 | 1 | |
2 | 3.5~4.5 | 1.0-1.5 | 1 | |||
4 | 1.2~1.4 | 1.0-1.2 | 1.1 | |||
6 | 0.6~0.8 | 0.8-1.0 | 1.1 | |||
800w | Нержавейка | 0.8 | 25~27 | 20 | N2 | 0.8 |
1 | 15~18 | 20 | 0.8 | |||
2 | 5~5.5 | 20 | 1 | |||
3 | 1.7~2.0 | 20 | 1.2 | |||
Чертные металлы | 0.8 | 20~25 | 20 | O2 | 1 | |
1.2 | 9.0~11 | 8 | 1 | |||
2 | 5.0~6.0 | 4 | 1 | |||
3 | 3~3.5 | 1.6-2 | 1.2 | |||
4 | 1.8~2.2 | 1.2-1.5 | 1.2 | |||
6 | 1.3~1.5 | 1.2-1.5 | 1.2 | |||
8 | 0.9~1.1 | 1.1-1.4 | 1.2 | |||
1000W | Нержавейка | 1 | 20~22 | 20 | N2 | 0.8 |
2 | 6.5~7.0 | 20 | 0.8 | |||
3 | 2.5~3 | 20 | 0.8 | |||
4 | 1.2~1.4 | 20 | 1 | |||
5 | 0.5~0.8 | 20 | 1 | |||
Черные металлы | 1 | 16~19 | 10 | O2 | 1 | |
2 | 5.0~6 | 3-3.5 | 1 | |||
3 | 3.5~4.0 | 2.5-4 | 1 | |||
4 | 2.4~2.6 | 1.5-2 | 1 | |||
5 | 1.7~2.1 | 1.5-2 | 1 | |||
6 | 1.2~1.8 | 1.0-1.5 | 1 | |||
8 | 0.9~1.1 | 1.0-1.5 | 1 | |||
10 | 0.7~1.0 | 1.0-1.5 | 1 | |||
1500W | Нержавейка | 1 | 30 | 18 | N2 | 0.8 |
2 | 7 | 14 | 0.8 | |||
3 | 4 | 18 | 0.8 | |||
4 | 2 | 18 | 0.8 | |||
5 | 1.3 | 2 | 0.8 | |||
6 | 0.7 | 2 | 0.8 | |||
Черный металлы | 1 | 25 | 20 | N2 | 1 | |
3 | 4 | 1.2 | O2 | 1 | ||
6 | 1.6 | 1.4 | 1 | |||
8 | 1.2 | 1.4 | 1 | |||
10 | 1 | 1.6 | 1 | |||
12 | 0.8 | 1.6 | 1 | |||
14 | 0.6 | 1.2 | 1 | |||
16 | 0.5 | 1.1 | 1 | |||
2000W | Нержавейка | 1 | 20 | 18 | N2 | 0.6 |
2 | 10 | 18 | 0.6 | |||
3 | 6 | 20 | 0.6 | |||
4 | 3.4 | 20 | 0.6 | |||
5 | 2 | 20 | 0.6 | |||
6 | 1.2 | 20 | 1 | |||
8 | 0.6 | 20 | 1 | |||
Черный металлы | 1 | 35 | 18 | N2 | 1 | |
2 | 20 | 20 | N2 | 1 | ||
3 | 4.5 | 1.4-1.8 | O2 | 1 | ||
5 | 3.2 | 1.5-1.8 | 1 | |||
6 | 2.5 | 2.5-4 | 1 | |||
8 | 1.8 | 1.5-2 | 1 | |||
10 | 1.5 | 1.5-2 | 1 | |||
12 | 1 | 1.0-1.3 | 1 | |||
14 | 1 | 1.0-1.3 | 1.2 | |||
16 | 0.9 | 1.0-1.3 | 1.2 | |||
18 | 0.6 | 1.0-1.3 | 1.2 | |||
3000W | Нержавейка | 1 | 41 | 20 | N2 | 0.8 |
2 | 18 | 20 | 0.8 | |||
3 | 10 | 20 | 0.8 | |||
4 | 6 | 20 | 0.8 | |||
6 | 2.2 | 20 | 0.8 | |||
8 | 1.1 | 20 | 0.8 | |||
10 | 0.9 | 22 | 0.8 | |||
12 | 0.5 | 22 | 0.8 | |||
Черные металлы | 1 | 35 | 18 | N2 | 1 | |
2 | 20 | 20 | N2 | 1 | ||
3 | 4 | 1.4-1.8 | O2 | 1 | ||
4 | 3.5 | 1.4-1.8 | 1 | |||
6 | 2.5 | 1.5-2.0 | 1 | |||
8 | 2 | 1.0-1.4 | 1 | |||
10 | 1.4 | 0.9-1.3 | 1 | |||
12 | 1.2 | 0.9-1.3 | 1 | |||
14 | 1 | 0.9-1.3 | 1.2 | |||
16 | 0.8 | 0.8-1.2 | 1.2 | |||
18 | 0.6 | 0.8-1.2 | 1.2 | |||
20 | 0.6 | 0.8-1.2 | 1.2 |
Параметры | YDFL-2000-CW-SM | YDFL-3000-CW-MM |
Модель | CW | CW |
Поляризация | Случайные | Случайные |
Центральная длина волны | 1075-1090nm | 1075-1090nm |
<3 nm | <3 nm | |
Максим. Выходная мощность | 2000 w | 3000 w |
Диапазон регулирования мощности | 10~100% | 10~100% |
Стабильность мощности | <3% | <3% |
Качество оптического луча | <1.4M2*mrad | <2.5M2*mrad |
Входное напряжение | 100~240VAC | 100~240VAC |
Максим. Потребление мощности | 8000w | 9000w |
Спуско-подъёмное время волны | <5us | <5us |
Максим. частоты модуляции | 10KHz | 10KHz |
Габаритный размер блока | 880*570*830mm | 880*570*830mm |
Вид охлаждания | Водяной | Водяной |
Выходная длина оптического кабеля | 8-10m, или указанная заказчиком | 8-10m, или указанная заказчиком |
Выходная голова лазера | QBH | QBH |
Температура окружающей среды | +5~+40℃ | +5~+40℃ |
Температура охлаждающей воды | +18~+28℃ | +18~+28℃ |
Температура сохранения | -20~+60℃ | -20~+60℃ |
Параметры | YDFL-1200-CW-MM | YDFL-1500-CW-SM |
Модель | CW | CW |
Поляризация | Случайные | Случайные |
Центральная длина волны | 1075-1090nm | 1075-1090nm |
<3 nm | <3 nm | |
Максим. Выходная мощность | 1200 w | 1500 w |
Диапазон регулирования мощности | 10~100% | 10~100% |
Стабильность мощности | <3% | <3% |
Качество оптического луча | <1.6M2 | <1.6M2 |
Входное напряжение | 100~240VAC | 100~240VAC |
Максим. Потребление мощности | 4800w | 6000w |
Спуско-подъёмное время волны | <5us | <5us |
Максим. частоты модуляции | 100KHz | 100KHz |
Габаритный размер блока | 880*570*830mm | 880*570*830mm |
Вид охлаждания | Водяной | Водяной |
Выходная длина оптического кабеля | 8-10m,или указанная заказчиком | 8-10m,или указанная заказчиком |
Выходная голова лазера | QBH | QBH |
Температура окружающей среды | +5~+40℃ | +5~+40℃ |
Температура охлаждающей воды | +18~+28℃ | +18~+28℃ |
Температура сохранения | -20~+60℃ | -20~+60℃ |
Параметры | YDFL-500-CW | YDFL-800-CW | YDFL-1000-CW |
Модель | CW/QCW | CW | CW |
Поляризация | Случайные/линейно поляризованный | Случайные | Случайные |
Центральная длина волны | 1075-1090nm | 1075-1090nm | 1075-1090nm |
Стабильность мощности | <3 nm | <3 nm | <3 nm |
Максим. Выходная мощность | 500 w | 800 w | 1000 w |
Максим. Пиковая мощность | 1000 w | 1600 w | 2000 w |
Диапазон регулирования мощности | 10-100% | 10~100% | 10~100% |
Стабильность мощности | <3% | <3% | <3% |
Качество оптического луча | <1.5 M2 | <1.3M2 | <1.6M2 |
Входное напряжение | 100~240VAC | 100~240VAC | 100~240VAC |
Максим. Потребление мощности | 2200w | 3000w | 4000w |
Спуско-подъёмное время волны | <5us | <5us | <5us |
Диапозон частоты модуляции | 0~100KHz | 100KHz | 100KHz |
Скважность модуляции | 0~100% | 0~100% | 0~100% |
Габаритный размер блока | 500*482*175mm(4U,19”) | 584.5*482*177mm | 584.5*482*177mm |
Вид охлаждания | Водяной | Водяной | Водяной |
Выходная длина оптического кабеля | <10m,или указанный заказчиком | <8-10m,или указанный заказчиком | <8-10m,или указанный заказчиком |
Выходная голова лазера | Указанный заказчиком | Коллимированный свет или указанный заказчиком | Коллимированный свет или указанный заказчиком |
Температура окружающей среды | +10~+40℃ | +5~+40℃ | +5~+40℃ |
Температура охлаждающей воды | +10~+28℃ | +18~+28℃ | +18~+28℃ |
Температура сохранения | -10~+60℃ | -20~+60℃ | -20~+60℃ |
Описание
