Лазерный труборез модель TP 60220 3000w

Автоматизированная резка труб и металлического профиля длиной до 6 метров

TP 60220 3000W GW — промышленный волоконный лазерный станок с ЧПУ для высокоточной резки труб и металлического профиля длиной до 6000 мм. Максимальный диаметр круглой трубы — до 220 мм. Два пневматических патрона обеспечивают надёжную фиксацию и вращение заготовки, а система TubePro с программой TubesT автоматизирует подготовку, раскладку и выполнение реза.

TP 60220 объединяет лазерный источник GW мощностью 3 кВт, автоматическую головку BOCI, два пневматических патрона и трубную систему управления TubePro. Станок рассчитан на обработку круглых труб диаметром до 220 мм, профильных труб и ряда фасонных профилей.

Лазерный труборез TP 60220 предназначен для автоматизированной обработки трубного проката и металлического профиля. Станок выполняет прямой и фигурный раскрой, отверстия, пазы, торцевые вырезы и соединительные контуры, позволяя получать детали, подготовленные к сборке и сварке.

Рабочая длина заготовки составляет до 6000 мм, максимальный диаметр круглой трубы — до 220 мм. Предельные размеры квадратного, прямоугольного и фасонного профиля, а также минимальный размер заготовки определяются диапазоном зажима установленных патронов и подтверждаются в технической спецификации. Два пневматических патрона автоматически фиксируют и центрируют трубу, обеспечивают её согласованное вращение и стабильное положение во время обработки.

Волоконный лазерный источник GW мощностью 3000 Вт обеспечивает высокую плотность энергии в зоне реза и подходит для производительной обработки углеродистой, нержавеющей и оцинкованной стали, а также ряда цветных металлов. Фактическая предельная толщина стенки определяется материалом, формой профиля, технологическим газом, требуемой скоростью и качеством кромки.

Подготовка задания выполняется в специализированном программном комплексе BOCHU. TubesT используется для создания или импорта трёхмерной детали, технологической подготовки и раскладки по длине трубы, а TubePro управляет движением осей, патронами, лазерным источником, режущей головкой и подачей газа непосредственно во время обработки.



 Обрабатываемые заготовки

В стандартной конфигурации станок предназначен для обработки следующих видов проката:

Круглые трубы,квадратные профильные трубы,прямоугольные профильные трубы,овальные и плоскоовальные трубы, профили специального сечения, поддерживаемые программным обеспечением и системой зажима,уголок, швеллер и двутавр.

Важно: перед обработкой открытого или нестандартного профиля необходимо проверить возможность надёжного зажима, вращения и безопасного прохождения режущей головки.

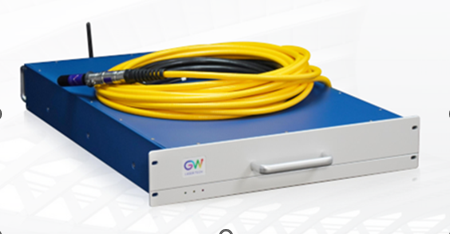

Основные узлы системы.Волоконный лазерный источник GW 3000 Вт

Источник GW формирует лазерное излучение мощностью 3000 Вт и передаёт его к режущей головке по оптическому волокну. Волоконная технология не требует сложного зеркального оптического тракта, отличается высокой эффективностью преобразования энергии и рассчитана на продолжительную промышленную работу при соблюдении требований к охлаждению, электропитанию и техническому обслуживанию.

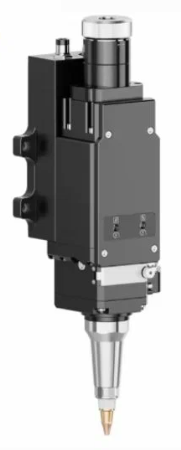

Автоматическая режущая головка BOCI BLT310T

Режущая головка BOCI BLT310T рассчитана на лазерные источники мощностью до 4 кВт и поддерживает автоматическое изменение положения фокуса. Ёмкостная система контроля высоты поддерживает рабочий зазор между соплом и поверхностью трубы, а встроенный контроль состояния помогает оператору своевременно реагировать на отклонения.

Для сохранения работоспособности головки необходимо регулярно проверять сопло, керамическое кольцо и защитные стёкла. Работа с загрязнённым или повреждённым защитным стеклом не допускается.

Система ЧПУ TubePro и программа TubesT

TubePro — специализированная система управления лазерной резкой труб, разработанная Shanghai BOCHU Electronic Technology Co., Ltd. Она синхронизирует продольное перемещение, вращение трубы, перемещение режущей головки, работу патронов, лазерного источника и технологического газа.

TubesT используется для подготовки трёхмерных трубных деталей и раскладки. В зависимости от установленной версии и лицензии программа позволяет импортировать модели, создавать стандартные элементы, формировать отверстия, пазы, вырезы и соединения, а затем рассчитывать траекторию и порядок обработки.

• трёхмерная подготовка и редактирование деталей;
• импорт IGS-моделей и распознавание направления трубы
• раскладка одной или нескольких деталей по длине заготовки;
• компенсация ширины реза и геометрии профиля;
• автоматическая сортировка траектории холостого перемещения;
• учёт зон зажима, положения патронов и риска столкновения;
• сохранение технологических параметров для повторных заказов;
• визуальная проверка задания до запуска лазера.

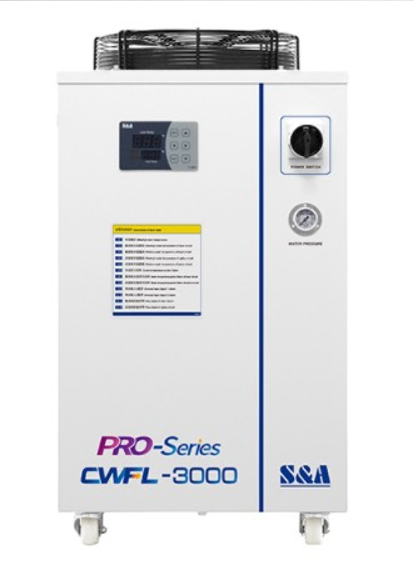

Двухконтурный чиллер TEYU CWFL-3000

Промышленный водяной чиллер TEYU CWFL-3000 предназначен для охлаждения волоконного лазера мощностью 3 кВт. Два независимых температурных контура обслуживают лазерный источник и оптическую часть режущей головки. Точность поддержания температуры составляет до ±0,5 °C для указанной конфигурации, а встроенные аварийные сигналы помогают защитить оборудование при отклонении рабочих параметров.

Приводы, направляющие и передача

Сервоприводы Yaskawa в основных координатных осях обеспечивают управляемое ускорение, точное позиционирование и повторяемость движения. Косозубая передача «шестерня–рейка», планетарные редукторы MOTOVARIO и линейные направляющие рассчитаны на плавное перемещение и устойчивую работу при динамической обработке.

Автоматические вспомогательные системы

1. централизованная автоматическая смазка подвижных узлов;
2. пропорциональный клапан SMC для точного управления давлением технологического газа;
3. дистанционный пульт для позиционирования, запуска, остановки и корректировки основных параметров;
4. винтовой компрессор с рабочим давлением до 16 бар ( в комплектацию станка не включён по запросу Покупателя);

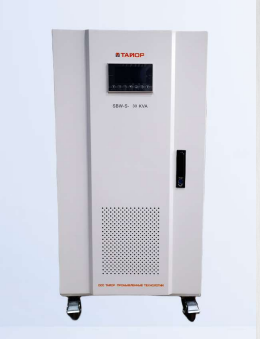

5. стабилизатор напряжения 30 кВА;
6. поддерживающие устройства для уменьшения провисания длинной заготовки.

Компоненты	Производитель
Волоконная лазерная установка	3000 Вт  GW
Волоконная лазерная режущая головка	BOCI Автофокус
Редукторы	MOTOVARIO
Прецизионная косозубая передача шестерня-рейка; Оси X, Y	Leader
Линейные направляющие и каретки портала, Ось Y	Leader
Линейные направляющие и каретки режущей головки, Ось X	Leader
ШВП вертикального перемещения режущей головки, Ось Z	Leader
Чиллер для охлаждения лазера	TEYU (КНР)
Система ЧПУ	Cyp TubePRO  (Рус. Яз.)
Серводвигатели перемещения портала, Ось Y	Yakashawa
Серводвигатель перемещения режущей головки, Ось X	Yakashawa
Серводвигатель перемещения режущей головки, Ось Z	Yakashawa
Системы пневматики (пропорциональный клапан  )	SMC Corporation, (Япония)
Электрические компоненты (контактор, автомат и т.д.)	CHINT (КНР)
Держатель для труб	2м
Диаметр обрабатываемой трубы	25 мм – 220 мм 2 патрон
Длина обрабатываемой трубы	6000 мм
Тип патронов	пневматический
Автопоиск центра	есть
Авторегулировка высоты реза	есть
Программное обеспечение	CYPCUT   TubestT
Серводвигатель перемещения	Оси X Y Z W
Стабилизатор	30 kva

    Компания ТАЙОР предлагает

• Подбор конфигурации оборудования с учётом материала, сечения и производственных задач.
• Проведение пусконаладочных работ и обучение операторов.
• Технические консультации по настройке режимов резки.
• Поставку расходных материалов и запасных частей.
• Гарантийное и послегарантийное обслуживание на условиях договора.
• Проведение тестового реза на заготовке заказчика по предварительному согласованию.
